Логика Т-101
Для получения подробной информации о стоимости и сроках поставки оборудования, пожалуйста, обращайтесь к сотрудникам компании
Элемент T-101 -основной элемент серии "Логика-Т".С его помощью можно реализовать любую логическую функцию.
Он состоит из двух независимых схем ИЛИ-НЕ, каждая из которых представляет инвертор, НЕ с тремя диодными входами ИЛИ и реализует функцию У= XI + Х2 + ХЗ (т.е. сигнал на выходе отсутствует при наличии сигнала хотя бы на одном из входов). Входами схем являются выводы 1,3,5,7 с, выходом - вывод 9 и выводы 2,4,6 с выходом - вывод 8.
При работе элемента на вход других элементов (кроме элемента T-107) необходимо соеденить выводы 8 и 10, 9 и 2.

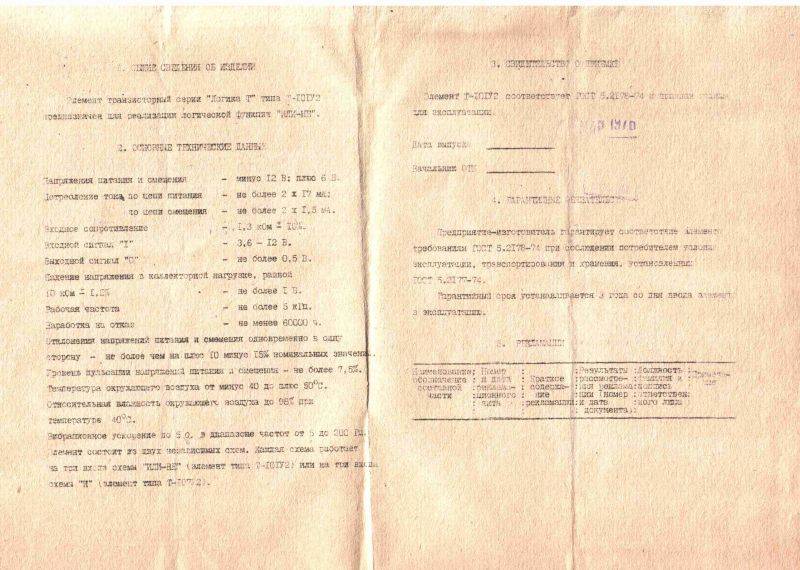

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА Логика Т-101 У2
Напряжение: питания 12В
смещения, 6В
Уровень пульсации напряжений питания и смещения не более 7,5%
Потребление тока:
по цепи питания не более 2x17мА
по цепи смещения не более 2x1,5 мА
Входное сопротивление 1,3± 10% кОм
Входной сигнал "1",В
Выходной сигнал "0",В, не более
Падение напряжения, при коллекторной нагрузке,
равной 10 кОм +- 1,5 В, не более
Нагрузка каждой схемы элемента: три входа
3,6...12 0,5 -
I схемы
-НЕ (элемент T-101) или три входа схемы И (Элемент Логика Т-107).
